概述

　     差動變壓器式位移傳感器（LVDT）可廣泛應用于航天航空，機械，建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。

　　 直流LVDT具有優良的性能，采用方便的單電源9-28V DC供電，電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-5V或4-20mA輸出。

特點

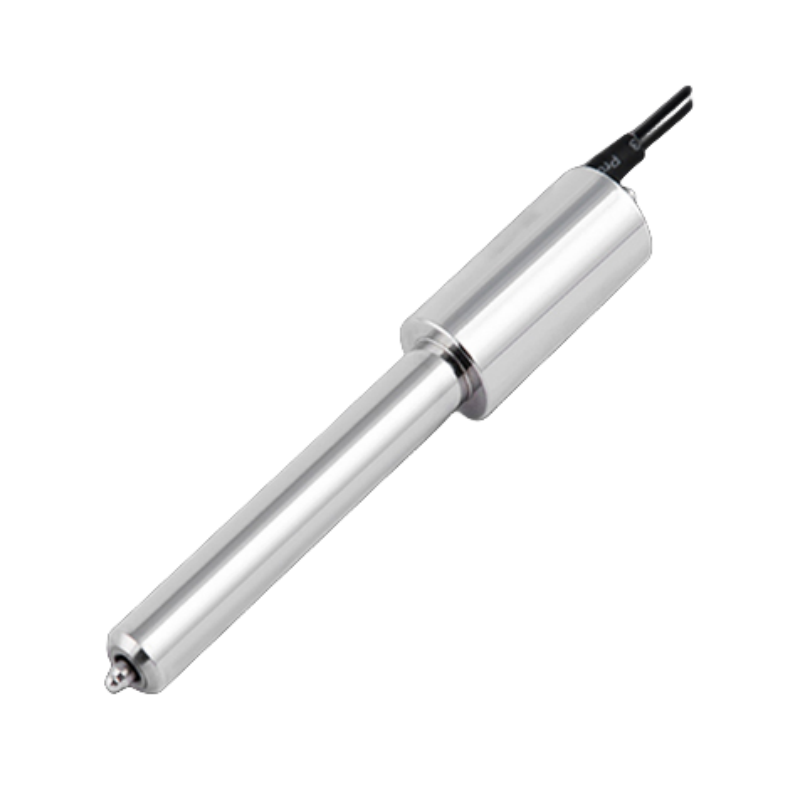

　　 外徑Φ12mm,不銹鋼304外殼,氣動式

　　直流單電源供電，內置高性能信號解調器

　　三線制電壓輸出0-5V或0-10V

　　二線制電流型輸出4-20mA

　　測量范圍由0-8mm,分辨率高,重復性好

　　無滑動觸點，使用壽命長

應用領域

　　玻璃生產線檢測

　　金屬加工檢測、汽車零部件檢測

　　氣缸位移檢測與控制

　　建材厚度測控

　　自卸載重車應用

性能參數

　　供電電源：9 ~28V DC

　　位移量程：2.5mm，5mm，8mm

　　線性誤差：模擬輸出：±0.25%,±0.5% 等可選；數字輸出：0.25%,0.1% 等可選。

　　分 辨 率：≤0.1μm(最高)，數字式輸出是16 bit

　　工作氣壓：0.2MPa~0.7MPa

　　工作溫度：-25℃ ~ +85℃

　　工作電流：電壓輸出型供電電流≤12mA；二線4 ~2 0mA電流輸出型LVDT，供電電流4 ~2 0mA。

　　溫度系數：零點 ≤0.01%/℃，靈敏度≤0.025%/℃。

　　輸出信號：

　　0～5V (9 ~28V DC供電電壓)

　　0 ~10V (15 ~28V DC供電電壓)

　　4 ~20mA (二線制，15 ~28V DC供電電壓)

　　RS485數字式輸出 (9 ~12V DC供電電壓）

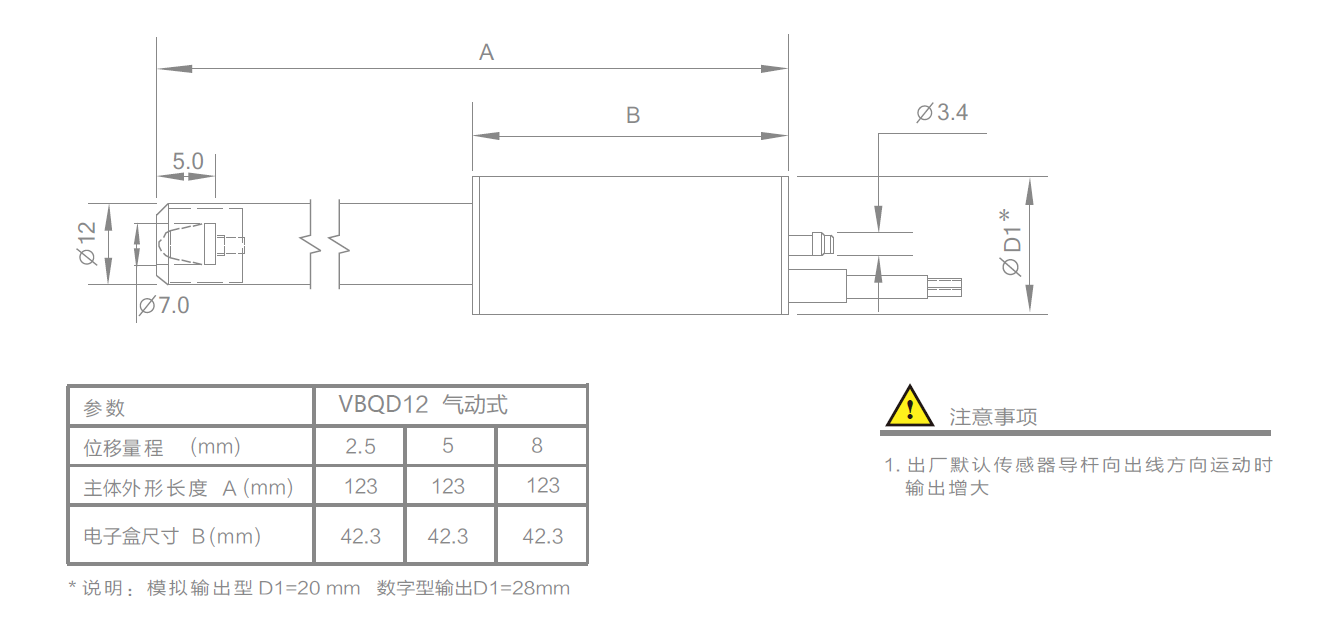

產品尺寸
